中碎圆锥破碎机的碎矿作用与旋回破碎机基本相同。也是用可动圆锥与不动锥体之间的工作面来进行碎矿的。动锥体支承在球面轴承上，并固定在一个悬挂竖轴上，竖轴置于偏心套筒内，而偏心套筒又置于止推轴承上。

动锥体与竖轴一同由偏心轴套带动，偏心轴套借水平轴及皮带轮并经伞齿轮来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中，当偏心套筒旋转时，以轴划出一个圆锥面。因此动锥体靠近不动锥时矿石即被压碎。机壳由上下两部分组成，用螺栓连接。在螺栓上套有强力弹簧，弹簧的作用是当金属或其他坚硬物件落入破碎腔时，不致损坏破碎机（如主轴等）。如果有金属块或其他坚硬物件（螺帽、钎头等）与矿石一起进入破碎腔，则不动锥被举起，排矿口增大可将其排出。有时圆锥破碎机是利用油压（或水压）装置来调节排矿口大小的。

矿石由给矿口通过分配盘落入机中，分配盘装在竖轴上端，由于竖轴的旋转，而获得振动，把矿石均匀地分配在锥体四周。借助于附有手柄的铰杆及铰链，使不动锥上升或下降，以调节排矿口的宽度。各部件均用铸钢制造，动锥与不动锥的工作面镶以锰钢衬板，以保护圆锥不受磨损，衬板磨损后可以更换，更换时，衬板与锥面间灌入熔化的铅使它们之间紧密粘合。

细碎圆锥破碎机，又叫短头圆锥破碎机，或叫“圆磨”。它与中碎圆锥破碎机的构造基本相同，其区别仅在于动锥与不动锥的形状不同。短头圆锥破碎机的动锥与不动锥都比较短，而且两锥之间的平行带比较长，给矿口与排矿口比较小，所以可以得到较细的产品（5—10毫米）。

除了标准型与短头型圆锥破碎机外，还有介于它们两者之间的一种名为中型圆锥破碎机，既可用于中碎也可以用于细碎。标准、中型、短头圆锥破碎机的主要区别是破碎腔的断面形状不同。因此，给矿粒度和排矿粒度也不同。

旋回破碎机用于粗碎，标准型圆锥破矿机用于中碎、短头型圆锥破碎机用于细碎。中、细碎圆锥破碎机的规格用动锥底部直径D表示。

本破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。

H系列液压圆锥破碎机是高性能圆锥破碎机，在设计中将转速、冲程以及破碎腔型进行了优化组合，使其实现了粒间层压破碎，显著提高了产量，产品形状也大为改善。

本类破碎机工作时，电动机通过水平轴和一对伞齿轮带动偏心轴套旋转，破碎圆锥轴心线在偏心轴套的运动下做旋摆运动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。可广泛应用于冶金、建筑、筑路、化工、建材工业中，适于破碎坚硬与中硬等矿石及岩石。如铁矿石、石灰石、石英、花岗岩、水泥熟料等。

技术参数：

圆锥式破碎机（圆锥破碎机）工作时，电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除破碎腔。在弹簧的作用下，排矿口自动复位，机器恢复正常工作。本系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种。

技术参数：

惯性圆锥破碎机是具有独特原理和结构的新型超细碎设备。它依靠激振器高速旋转产生的惯性力使动锥旋摆来破碎物料，且激振器与动锥之间无刚性连接，与偏心圆锥破碎机相比，在使用及工艺等方面具有如下优点：

惯性圆锥破碎机是具有独特原理和结构的新型节能超细破碎设备，其主要特点如下：

具有良好的“料层选择性破碎”作用。由于是挤满给料，被破碎物料在破碎腔中承受全方位的挤压、剪切和强烈的脉动冲击作用，料层内颗粒相互作用，造成颗粒间的强制自粉碎。料层阻止破碎腔的衬板直接接触，防止衬板互相研磨，避免研磨下来的金属污染被破碎的物料。单位破碎比功耗仅为普通设备的一半左右。

破碎比大，产品粒度可调。该机的破碎力与被破碎物料硬度及充填率无关，主要取决于偏心静力矩及转速。调节偏心静力矩、激振器转速和排料间隙，可很方便地调节所需的破碎比（4～30），根据需要可有效地防止过粉碎，提高某粒级段的产率或相反增加细粉的产量。

操作安装方便。由于整机采用二次隔振，基础振动小，工作噪音小，安装时不需庞大基础和地脚螺栓。

良好的过铁保护性能。由于动锥与传动机构之间无刚性联接，如果物料中混入不可破碎的物体，动锥暂时停止运动，激振器将绕动锥轴继续转动，绝对不会破坏传动系统和主机。

简化碎磨流程，减少辅助设备台数。该机充满给料，无需专门的给料机，可满负荷启动和停车，操作、监测和控制十分方便；由于产品粒度细，无需振动筛构成闭路，大大节省设备和基建投资。

可破碎任何硬度的脆性物料，已广泛应用于金属及非金属矿山、冶金、电子、陶瓷、涂料、耐火材料、化工、磨料磨具、建材、医药、食品等行业的物料破碎。

设备技术参数：

圆锥破碎机用于冶金、化工、建材、水电、筑路等行业对中等硬度以下各种矿石或岩石进行中碎和细碎的主要设备具有结构可靠、运转平稳、生产效率高、调整方便、产品粒度均匀等特点。

单缸液压圆锥破碎机由传动部、偏心套部、破碎圆锥部、上架体部、液压缸部、液压润滑系统等部分组成。

在不可破异物通过破碎腔或因某种原因机器超载时，液压保险系统可对机器实现保险，排矿口增大。异物从破碎腔排出后，在液压缸的作用下，排矿口自动复位，机器恢复正常工作。

PYF系列圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸盐工业中。适用于破碎中等和中等以上硬度的各种矿石和岩石。本机具有破碎力大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理。故使用寿命长，而破碎产品的粒度均匀，减少了循环负荷在中、大规 格破碎机中，采用了液压清腔系统减少了停机时间，且每种规格的破碎机腔型多用户可根据不同的需要选择不同的腔型，以更好适应用户需要。本机密封采用润滑脂密封．避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷。弹簧保险系统是过载保护装置，可使异物、铁块通过破碎腔而不危害破碎机。本机分为标准型和短头型，一般而言，标准型给料粒度大，排料粒度也较粗，短头型的破碎锥较陡，给料粒度较小，有利于生产细粒级的物料。故标准型一般用于粗、中碎，短头型用于中、细碎。

HP系列圆锥破碎机是基于70多年制造Symons圆锥破碎机和20多年制造Omnicone圆锥破碎机的成功经验的基础上发展而成。因此，无论是矿山，还是石料行业，若要提高生产率，降低运行成本，生产理想的细料，并且要求设备服务期限长、产量高。HP系列圆锥破碎机是破碎速度、冲程以及破碎腔型设计的完美结合。

特点与优势：

更高的生产能力
更高的质量
减少停机时间
便于维修，液压马达驱动拆装定锥体
维修费用低
液压清理破碎腔
易于操作，液压马达精确调整排矿口
可在中碎，细碎，超细作业中提供无与伦比的破碎性
电机功率：90kw - 600kw
产量：90 - 1200 吨/小时
型号：HP100，HP200，HP300，HP400，HP500，HP800

适用范围

本机与颚式破碎机相比，由于其破碎锥连续地进行破碎，故具有生产能力大，功率消耗少，产品粒度均匀等优点。适用于破碎极限抗压强度不超过250Mpa的各种矿石或岩石。

主要技术参数

技术参数：

AF圆锥破碎机主要用途：

1、层压破碎、粒形整齐。
2、巨大的破碎能力，连续稳定的运转。
3、高效旋转供料装置使衬板磨损均一。
4、吹扫系统保持内部清洁。
5、大角度星形臂使原料进入顺畅。
6、防止因铁质混入的自动过载保护。
7、静音操作的螺旋伞齿轮系统。
8、直接金属接触方式的采用、使动、安锥衬板的更换更迅速、容易。

特点：

该机与偏心圆锥破碎机相比，具有结构简捷、料层选择性破碎、破碎比大、效率高、能耗低、能带负荷启动及便于操作维护等优点，其技术经济指标达到国际同类产品先进水平。适用于破砸碎任何硬度的脆性物料，如金属矿石、石灰石、石英石、冶金渣等，可广泛用于选矿、建材、电力、冶金等行业。

原理：

PYG系列惯性圆锥破碎机其工作原理是利用可调偏心装置高速旋转产生的离心力使动锥旋摆，产生脉动冲击，用较小的能量使物料破碎。在结构方面大胆创新，其传动系统用新型结构取代了传统的偏心轴套和球面大瓦，用滚动摩擦取代了滑动摩擦获得国家发明专利。其粒度调整系统采用液压装置直接调节排料口大小，取代了大螺旋装置，获国家实用新型专利。

本设备属于冶金、矿山等行业中的一种复合同步振动圆锥破碎机。破碎机的工作机构由外破碎锥体和可动的内破碎锥体构成，可动的内破碎锥体和两激振器通过四根拉杆悬挂在外破碎锥体的立板上，该机采用了“双电机驱动复合同步理论”，交易通过轮胎联轴器驱动两激振器等速同向回转产生离心力，在离心力的作用下，可动的内破碎锥体绕机器中心线作圆运动。该破碎机可破碎不同硬度的物料，破碎比大，可带载启动和停车，无须设过载保护装置，不必配给料器和布料器，简化了工艺流程和设备投资。

设计简单和结构坚固使用明裕圆锥机成为理想的破碎设备。大范围的圆锥机型号可供您选择，来提供有效和经济的产品。明裕圆锥机被证实为世界上最平稳的圆锥机机型。

特点

特殊破碎设计达到最大产量
极好的产品粒级分布及细度
使用费用低，易损件更换容易
维修方便，液压调整和提升
动齿板和定齿板含锰量高
坚固的带锥齿轮传动轴
破碎机体经过热处理，强度更高
具有大而灵活的调整范围，实现不同产品的需要

技术参数：

特点

高生产能力
产品粒形佳，粒度分布均匀
钢结构机体且经热处理，机体更强固经久耐用
配装液压马达带动定齿板部件，实行自动，准确的排料口调整，调整后由锁固液压缸进行自动固定
自动清腔--通过释放油缸能及时清除破碎腔内的堵塞物，大大缩短停机时间
动齿板、定齿板免填料，更换方便、迅速
迷宫结合润滑脂密封轴承，安全可靠
自动超载保护结构--破碎机在过铁后能自动复位，使排料口大小保持不变，保证产品质量稳定性
润滑油冷却循环系统配装温度控制及压力控制装置，保障主机运转可靠。

技术参数：

主要技术参数

型号 腔型 最小排料口 (mm) 给料口 (mm) 处理能力 (t/h) 电机功率 (kw) 重量 (t)
H-200B 细型 13 95 120-200 160 13.4
中型 16 120 140-220
粗型 19 190 160-250
H-200D 中型 6 54 55-170
粗型 10 76 80-190
H-300B 细型 13 105 150-210 220 17.8
中型 16 150 170-250
粗型 19 210 185-300
超粗型 25 230 220-400
H-300D 细型 6 25 90-180
中型 8 54 100-220
粗型 10 76 115-250
H-500B 细型 16 135 260-400 400 33
中型 22 210 330-450
粗型 30 290 400-500
超粗型 38 330 440-550
H-500D 细型 8 40 145-300
中型 10 56 170-350
粗型 13 95 220-400
H-700B 细型 16 215 370-540 550 70
中型 25 265 480-600
粗型 32 350 540-800

立式圆锥破碎机填补了超细碎生产设备领域的空白，是粗、中、细碎设备的更新换代产品，广泛应用于工矿、冶金、建材企业及公路建设、建筑水利等工程项目。

工作方式的革命，使机械寿命、磨料寿命、节能等技术性能产生了质的飞跃。该机型投入石碤砂生产二年多，实践证明其结构先进、工艺简单、性能稳定，优异的综合技术性能是传统破碎机无可比拟的，居世界领先水平。

该机单机即可达到多级流水作业的功效，投资仅为流水线的1／5，生产率高、节能30%－60%；破比大、可任意无级调节；破碎物料均为无磨损晶状颗粒、易分解稀释、产品质量好、成品率高；动锥不旋转、旋摆压强大，抗硬度、可破碎坚硬级石料，磨损小、机械寿命倍增。

弹簧圆锥破碎机根据破碎作业需要，分为标准型、中间型和短头型三种形式，主要用于抗压强度不超过300Mpa的各种矿石和岩石中碎或强碎，其中标准型主要用于中碎，中间型主要用于中碎和细碎，短头型主要用于细碎。该破碎机是我国目前对坚硬矿石进行中碎和细碎的一种典型设备，应用非常广泛，该机具有破碎比大、产量高、功耗少、产品粒度均匀、硬物粒破碎适应性强等特点。

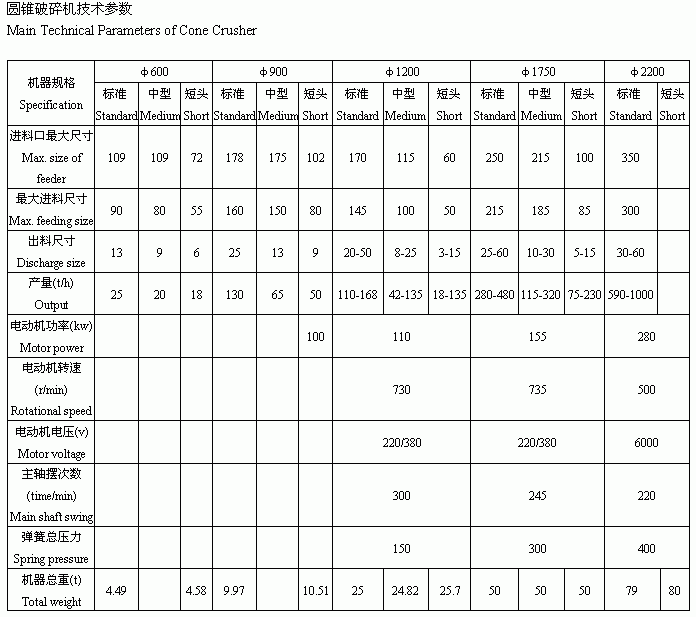

主要技术参数
