本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

球磨机由给料部、出料部、回转部、传动部（破碎机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

AWX型卧式搅拌球磨机是一种密封好、污染小、低噪音、超细度、低消耗、进、出料方便的设备。 AWX型卧式搅拌球磨机的结构特点是：有一个水平放置、绕水平轴旋转内装搅拌轴的中空筒体。筒体内装有粉磨介质和被磨物料。当筒体旋转时介质和物料被提升，到一定高度后受重力作用下落，中心搅拌轴高速与外筒反方向旋转，加大带动介质运动使物料快速受到挤压、摩擦、冲击、磨剥、剪切等作用而粉碎。 搅拌轴与外筒都装有水冷却装置，更好保证设备正常运转与物料温度。

AWX型卧式搅拌球磨机不论结构还是流程配置都非常成熟；操作简单方便、工作可靠、易清洗、对工作条件的适应能力强，可进行干式、湿式或润滑式粉磨，可进行粗、细或超细粉磨，产品粒度范围从5mm～1um左右，可处理各种硬度的物料。 该机可选尼龙、四氟乙烯、聚氨酯、不锈钢、氧化铝、氧化锆、锰钢等内衬，并配双变频器调速机构，更好的控制外筒与搅拌轴的速度，以便各种比重差异的物料达到最佳的球磨效果。

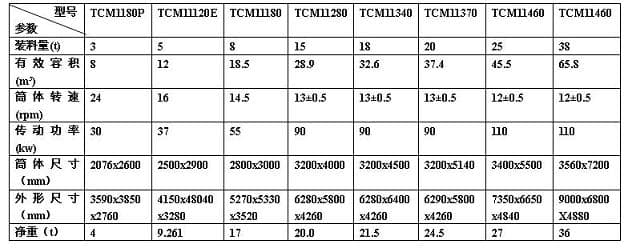

主要技术参数

该机用于水泥 耐材 化工 原料磷肥等原料或成品的粉磨选矿厂选别有色金属和黑色金属只前矿石的粉磨。

技术参数

球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

球磨机结构特点：

本机由给料部、出料部、回转部、传动部（破碎机、小齿轮、电机）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

主要技术参数:

采用自动调心双列向心球面滚子轴承，运转阻力小，节能效果显著。筒体部分，在原有筒体出料端增加了一段圆锥筒体，既增加了磨机的有效容积，又使筒内介质分配更加合理。本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。

技术参数表：

用途：该机改变了原有的磨机结构，使机体、底架一体化，安装时可一次并放在基础平面上，主轴采用双列调心滚子轴承，可降低能耗30％，提高粒度，处理能量增加15-20％。

高效节能球磨机的规格和技术参数

PMG型系列高效球磨机是在开流粉磨系统所具有的优缺点中扬长避短而设计的，对传统的球磨机做了重大的改进，除具有开流磨一切优点之外，与同规格的球磨机相比，磨机产量有了大幅度的提高，且粉细、比表面积增大，实现高产、高细，为生产高标号水泥提供了一种新型的粉磨设备。

PMG型球磨机以其独特的结合式隔仓板和出料蓖板调节各仓料位，增大通风量，改善了磨内条件；同时采用了新型衬板，调整了磨机转速，优化了齿轮设计和轴瓦的润滑参数，增加了磨机运转的平稳性和使用寿命，提高了粉磨效率。

WQM-T型系列特种卧式球磨机用于对液固相物料进行研磨分散,对于易返粗、返稠的物料更有独特的效能。适合电子材料、磁性材料、生物医药、陶瓷釉浆、油墨颜料、非金属矿、新型材料等特种特行业使用。球磨机罐罐体可根据不同用户需要选用不锈钢或聚氨酯、耐磨橡胶、尼龙、氧化铝瓷、氧化锆瓷等内衬。

DJ系列型球磨机是硅酸盐工业广泛使用的细磨机械。该系列球磨机采用皮带或齿轮传动，具有整体布置紧凑合理、 结构简单、运转平稳、操作维修方便的特点。 本机适应于建筑陶瓷、日用陶瓷、卫生陶瓷、电瓷、冶金、化工等行业作为湿法研磨物料用的一种球磨机械设备。 本机主要结构是由驱动装置、筒体、电动控制等部分组成，具有工作平稳、安全可靠、生产效率高、产量大、占地面积小、 能耗低优点.

SO-V球磨机。具有三级调速功能，机械设计1.5窖立升，磨体选用工业陶瓷磨坛一双配套瓷球，陶瓷材料中性。硬度高耐磨性良好，具有耐磨腐蚀等特性。本机械以予适用于精磨各种高纯度物质，径微粒球磨工艺小于≤300目的物质保持原有化学物理纯度的稳定性。

SO-V型球磨机特性具有调速功能，它以适应各种物质微粒精磨工艺要求，磨体容器选用工业陶瓷磨坛，配套瓷球材料特性稳定等优点，它以予适用于科学技术实验室，粉碎精磨各种高纯度化学结晶体，电子材料，玻璃，化工，冶金，药物食品和植物，中药材矿物标本等领域都有它的应用，粉碎精磨工艺的精度小于≤300目。

QMC立式搅拌球磨机是粉碎体工程界倍受推崇的一种高效功能、超细粉碎设备。

主要技术参数

GSM搅拌式研磨机具有独特的专利设计概念.它包含一个全新内部构造的研磨缸，允许主轴有更高的转速，可实现更细的研磨，是采用侧出料的连续式操作方式.

GSM具有一系列形状特殊的搅拌臂，分流盘轴向安装在搅拌轴上， 这种全新的设计可使用更小的研磨介质和采用更高的转速RPM，增加了物料在研磨室内停留的时间， 因而可保证出料的粒度更细.

配件和选件
完全整体式系统
不锈钢研磨缸
全夹套研磨缸
风冷或防爆电机
高效率侧出料

工程数据：

型号 40 100 300
研磨缸容积(L) 39 108 322
磨介量(L) 19 45 144
功率(kw) 15 37.5 112.5
高度H(m) 1.5 1.89 2.61
占地面积 1.35x0.8 1.7xO.9 2.1x1.22
重量(t) 0.8 1.84 3.5

滚动轴承球磨机，由滚动轴承替代轴瓦结构，及防止轴向位移的定位锚，提高了使用寿命及节约了油、水、电耗量。该机广泛用于水泥、矿山、陶瓷、电力、冶金等工业领域。滚动轴承球磨机，是由筒体、磨头、进出料装置和传动装置组成，其特征在于：

（１）用有自动调心功能的3000型滚动轴承3与中空轴4连接；
（２）滚动轴承3与中空轴4间用定位环7固定；
（３）滚动轴承3内用定位销5固定内外圈变位。

技术参数：

产品简介：滑动轴承球磨机是水泥生产的主要设备之一，用于粉磨生料、熟料、块煤、生石灰以及其它物料，该设备具有物料适应性强、破碎比大、易于调整粉磨产品细度等特点。

技术参数：

DQM-240型带筛球磨机是一种高性能、自动分选的新型球磨机。 其主要特点是：由于装有筛网，所以磨细的物料在运行过程中通过筛网排出。用筛网来达到分级目的，物料一达到所需的细度，立即排出，这就大大提高球磨机的工作效率；同时避免一般球磨机粉碎不足或过粉碎的现象。并可通过更换筛网获得不同粒径的产品。

该机的另一特点是自动加料，并连续可调。该机加料形式为振动喂料器加料形式。调整振动喂料器的振动频率，可获得不同的加料速度。并且筒体的转速也可通过更换链轮来调整。用户可根据自己产品要求来调整加料速度及筒体转速。获得最大的 我公司生产的DQM-240型带筛球磨机是一种高性能、自动分选的新型球磨机。

一种球磨机，该机内部采用了凸式隔仓板及凸式磨尾筛板，其形式是在球磨机筒体横断面上，沿其轴线向入料端凸出成为中空旋转体（即凸出成半球型等形式），从而能够及时有效的转移已磨至要求细度的物料，消除了“过粉磨”的现象；另外它的隔仓板及磨尾筛板筛分面

本机适用于冶金、选矿、化工及水泥、玻璃、耐火材料等建材工业部门作为各种矿石、煤炭或其它软硬材料的粉磨之用。具有磨矿液面低，能及时排出合格产品，装球量较多，磨矿效率高，单位处理量比同规格的溢流型球磨机提高15%左右的特点。

JQM型系列立式搅拌球磨机具有高效、高纯、超细、低消耗、低噪音等特点。适用于电子材料、磁性材料、硅酸锆、氧化铝、陶瓷、造纸涂料、油漆、油墨、化妆品、食品、制药等多种超细粉体工业生产。

主要技术指标：

ABX系列卧式球磨机是硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属、石英沙以及玻璃陶瓷等生产行业进行干式或湿式粉磨的关键设备。

工作原理

本机为卧式筒形旋转装置，外沿齿轮、链轮或皮带传动，两仓格子型球磨机。物料由送料机经入料中空轴螺旋均匀地进入球磨机第一仓，内装三种不同规格的球介，筒体转动产生离心力将球介带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内装有四种不同规格的球介，将物料进一步研磨。粉状物通过出料口筛栏板排出，进入振动筛粉机进行分级完成粉磨作业。

结构特点

本机由送料机、出料部、回转部、传动部、分级部等主要部分组成。中空轴采用铸钢件，内衬可按用户要求制作，设备运转平稳，工作可靠。

FE型振动球磨机现有二种型号：FE---100;FE---05型，完全可以满足各企的生产和小型实验的需求。该系列振动球磨机属间隙式单筒振动球磨机。

FE---100型用于生产线上，每批次投料大于200Kg；整机质量：3000Kg；有效容积：390L；主机功率：30Kw；翻转电机功率：0.75Kw；振动频率：1470cpm；振动幅度：3.5--5mm；出料粒度：（以铁氧体为例）小于等于0.0005mm；每批次工作时间：20分钟（以铁氧体黑料为例）。该机如果使用了自动接口，可以完全实行该机的自动化控制。

FE---05型振动球磨机主要用于小批量生产和实验室用，每批次投料为10Kg;(以铁氧体为例）；整机质量：200Kg；有效容积：19L；主机功率：2.2Kw；翻转电机功率：0.75Kw;振动频率：1390 cpm;振动幅度：3.5--5mm；出料粒度：（以铁氧体为例）小于等于0.0005mm。每批次工作时间：20分钟（以铁氧体黑料为例）。

FE型振动球磨机的特点：

1）能耗低、效率高、性价比高；2）粉碎时间短，是滚筒式粉碎机的10-20倍；3）粉碎混合同时进行，均匀性，一致性好（无需在前道再进行混合，减少了设备的投资）；4）出料快捷干净，每批次的原料不会互相污染；5）可满足企业的连续工作，占地面积小，操作简单，保养容易；6）应用范围广：包括电子磁材、化工原料、金属粉末油墨油漆等。

技术参数：启动马达：3相380V\50HZ\0.75Kw-2P；松下变频器：MZX084BSA；松下导轮马达：MUS940GW;松下针盘马达：MUS940GW;针盘：G2材加工；GM高速主轴：42mmx270mm 12000/min；金刚砂轮：100mm；GM导轮100.5；导轮轴：20x130；金刚砂轮：100mm；X/Y轴；调整幅：40mm以上；涂装颜色：浅绿色机械高度：1400-1500mm；安装面积：700x600mm；机械质量：250Kg；端面振幅：+ -0.010；四周振幅：+ - 0.015

QM系列滚式球磨机主要用于磁性材料，行业对粉料进行湿法球磨，在适当的球、料、水配比下，能获得较高的球磨效率和较细的粉料力度。设备冷却效果好，进出料方便，维护简单，使用寿命长。

主要技术参数：

主要用途

主要用于高等与专科院校的物理、化学、材料、地质、矿物、医药等系以及各科研单位与企业实验室快速分批将研究试样研磨到胶状细度（最小可达0.1μm），并进行混合、匀化和分散。广泛应用于地矿、土壤、冶金、电子、电力、材料、化轻、医药、美容、环保、陶瓷、玻璃、核研究等科研和产业部门。

工作原理

在一转盘上装有4个球磨罐，当转盘转动时，球磨罐在绕转盘轴公转的同时又绕自身轴作行星式的反向自转运动，罐中磨球和材料在高速运动中相互碰撞、摩擦，达到粉碎、研磨、混和与分散样品的目的，其效率比传统的滚筒式球磨机要高出许多倍。

工作方式

可以干磨、湿磨、真空磨。它既可试制少量样品、也可用于生产，并一次可同时取样四种，是科研、高专院校、企业等单位获取研究试样的理想设备，也是小批量生产新材料的必备装置。

控制系统 采用目前国内最先进的具有程序设置功能的变频调速控制，可实现单向连续、单向定时、换向连续（自动正、反转）、换向定时程控运行。

先进性 采用交流电机变频程序控制（无碳刷磨损、寿命长、低速启动功率大、节电、能设置程序运行），整机一体，体积小、重量轻、噪音低，操作简单，不需严格平衡即可操作。

全皮带传动，噪音小、成本低，但皮带易磨损打滑，导致4只球磨罐转速不一致或不转。适合于使用较少、对研磨粒度的一致性要求不高的用户。

工作原理：

XHM系列循环式搅拌球磨机是一种将搅拌磨机和大容量的预混和缸相结合的机型，利用泵高速循环达到快速的研磨效果及较窄的粒径分布.快速循环的物料通过搅动激烈的研磨介质层，这种现象有利于得到较窄的粒径分布，允许较小的微粒迅速通过，而相对较粗的微粒则要滞留较长的时间，对粗粒有优先破碎效果.

循环式搅拌磨通常用于最终物料尺寸达到微米级，质量要求高，难于研磨和分散的物料研磨.

XHM系列机器的主要特点是研磨后可获得非常窄的粒度分布，磨介和研磨室的投资较少，但能处理大量的物料.料浆可进行连续的监测，其它的配方成份可在研磨过程中随时加入预混缸中，较敏感的成分可在研磨临近结束时加入.因为料浆在研磨室中停留时间很短，大部分时间在预混缸中，因而使得其具有更好的温度控制.

特殊选项：
缸体内衬：可选陶瓷（氧化铝)、瓷砖、食用级橡胶或聚氨酯做内衬.
搅拌臂套筒：可选聚氨酯、碳化钨或氧化锆等.
缸盖：可配浮动轴封，从而减少溶剂损失或用于惰性气体保护.

工程数据：

本机适用于化工、食品、冶金和制药等行业，以及科研机构，对部分金属和非金属的超细度加工，还可以作为多种粉质材料的搅和之用，湿磨和干磨皆宜

技术参数：

本机主要用于陶瓷原料间歇混法球磨，属红磨机械，原料应在中碎度状态入磨，才有最高效率和经济效益。

技术参数：

产品介绍：

QM-3A高速振动球磨机是用于实验室样品(少量，微量)制备的一种高效能的小型仪器。该仪器在研磨时具有旋转摆和振动三维运动，碰撞能量高于其它类型的球磨机，该仪器体积小，重量轻，效率高，价格便宜，可用于材料的研磨，混料和机械合金化。
QM-3A高速振动球磨机能用于干、湿两种方法球磨或混合粒度不同，材料各异的各类固体，悬浮液和糊膏。
QM-3A高速振动球磨机有一个偏心摆轴，在马达的高速运转时，罐体产生偏心摆动，带动整个支架上下振动，使得研磨过程在高速摆动和振动的三维空间中完成。大大提高了研磨的速度和效率。

技术参数：

每罐最大装料量：球磨罐容积的三分之一
进料粒度：小于1MM
出料粒度：最小可至0.1um
摆振频率：1200周/分
定时范围：0-72小时
电机规格：单相220V 180W
电流输入：单相220V 52HZ
外形尺寸：405*365*260(MM)
重量：15KG
