两个辊子分别用两个电动机带动，并作相向转动。矿石由上部给入，破碎是在两个辊子间形成的空隙中进行的。金属矿山由于多使用光滑辊面，所以破碎作用主要是靠压碎，并附带有些研磨作用（当为齿面时则主要靠劈碎作用）。破碎后的物料借重力自行排出。这种破碎机的特点是由于物料通过两个辊子中间时，只受压一次，所以过粉碎现象少。

辊式破碎机具有结构简单，紧凑轻便、工作可靠，价格低廉、维修方便等优点，并且破碎产品粒度均匀，过粉碎小，产品粒度细（可以破碎到3毫米以下）。所以适于处理脆性物料及含泥土粘性物料的小型选厂（如钨矿），作为中细碎之用。

辊式破碎机的主要缺点是处理能力低。

辊式破碎机的规格用辊径和辊长表示。

对辊破碎机（辊式破碎机,对辊式破碎机）供选矿、化学、水泥、建筑材料等工业部门中碎和细碎各种中等硬度以下的矿石和岩石之用。

适用范围

该机是煤炭、电力、化工、建材、地质勘探和医药、教学、科研等行业和部门破碎煤炭、矿石、岩石或其他中等硬度的非金属物质。

功能特点：

破碎比大，出料粒度可调，制样不需要筛粉可直接使用，工序少生产效率高。制样粒度均匀，速度快。

运转平稳，粉尘少，振动少，安全系数高。

技术参数：

给料粒度：≤13mm

出料粒度：＜3mm

生产效率：860Kg/h

电机功率:1.5KW

工作电源：三相380V 50Hz

技术参数：

设备特性：

1、用于破碎特种固体物料,可根据物料的硬度设计制作,即按照用户提供的物料,先测该物料的承受压力,再设计辊压机各项参数。
2、活动辊和固定辊与动力全部采用硬连接即联轴器连接,活动辊并采用了万向节技术,完全避免了老式皮带机型(物料块大)皮带打滑的最大缺陷。
3、辊面完全采用大型液压辊压机的锥焊技术,补焊一次可生产8万吨以上,需用成本1000元左右。 整机年维修费不超过2000元。
4、 给料机采用无动力选粉结构,即物料进辊压机之前,先经过无动力选粉装置,将低于3-8mm的物料选出来不进辊压机,只将粗料经过喂料机均匀左右平展的进入辊压机,可大大提高破碎效率。
5、 电耗是锤式破碎机的二分之一。
6、 遇有过硬或不可破碎物时，辊子可凭弹簧的作用自动退让，使辊子间隙增大，过 硬或不可破碎物落下，从而保护机器不受损坏。
7、 调节辊子间隙，可控制出料粒度,从而改变台时产量。

工作原理：

本机是利用高强度耐磨合金磨辊相对旋转产生的高挤压力来破碎物料。物料进入破碎腔以后，受到磨辊的相对旋转的挤压力作用，在挤轧和啮磨下，将物料破碎成理想颗粒排出。

技术参数：

使用范围：地质、冶金、电力、建材、化工、煤炭、选矿、科研院所等单位的实验室破碎各种中等和低等硬度的矿石或岩石。

技术参数：

技术参数：

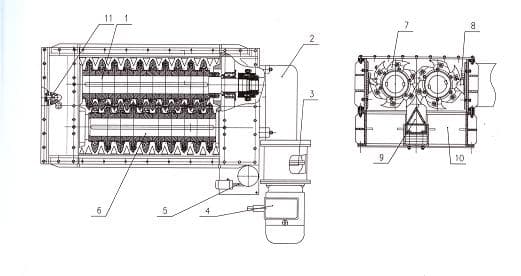

结构图

1、主动齿辊 2、破碎机 3、液压联轴器 4、电机 5、电动供油泵 6、被动齿辊

7弓形齿板 8、边齿板 9、边齿板座 10、下机体 11、测速器

主要技术参数

齿辊式破碎机适用于在水泥、化工、电力、冶金、建材、耐火材料等工业部门破碎中等硬度的物料，如石灰石、炉渣 、焦碳、煤等物料的中碎、细碎作业。

双齿辊破碎机主要适用于矿山、冶金、化工、煤矿等行业脆性块状物料的粗、中级破碎，双齿辊破碎机入料粒度大，出料粒度可调，可对抗压强度≤160Mpa的物料进行破碎。特别是煤炭行业，使用双齿辊破碎机破碎原煤、焦炭，只要经过除铁、除杂、无须除矸、便可直接进行破碎，双齿辊破碎机破碎出的物料，粒度均匀，过分碎率低，从而简化了选煤工艺，降低了投资和生产成本。

技术参数：

H2/YGP系列辊式破碎机，为新型液压对辊破碎机。物料破碎，由早期的鄂破，发展到细鄂破，再发展到立轴锤破，卧式锤破、细碎卧式锤破；到现在，我们专家精心设计，竭诚向水泥企业用户奉献出H2/YGP系列新型液压辊式破碎机。辊式破碎机的新时代已经到来！

1. H2/YGP系列液压辊式破碎机的主要特点，是节能、高效、环保。在实现同等产品粒度的情况下，单机产量高，单产电耗低。

2. 依据德国进口辊轧机结构改进，在滚石破碎机上突破性的采用液压站来保证破碎效果。与弹簧式对辊破碎机比较：A）弹簧达不到高压，而没有高压根本保证不了良好的破碎效果。B) 破碎硬物料时，弹簧会受到挤压的反作用力而收缩，而当弹簧收缩时，活动辊会整体向后移动，此时破碎间隙变大，破碎粒度很难保证。C） 新型H2/YGP系列液压辊式破碎机压力可调，可根据破碎不同硬度物料选择不同的压力。D）新型H2/YGP系列液压辊式破碎机的液压系统功能强大。如系统达到预定压力时，油泵电机停止，系统自动保压；当破碎物料中混入铁器进入破碎腔时，破碎反作用力超过系统预定压力，此时系统会自动卸压，活动辊后移将铁器让出，让出后由液压站自带蓄能器补充压力达到预定值又可进入正常生产工作。整个卸压，补压过程只需10秒钟，而且全部自动控制。两组转辊表面安装有超耐磨板，又因其转速低，所以耐磨板磨损较小，一般可用一年半到两年。

该系列双辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度以下的矿石和岩石之用，尤其在建筑材料工业中生产瓜米石和绿豆沙等产品，有较一般破碎机械更优异的效果。

PCM型双齿辊碎煤机适用于煤矿、选煤厂及其他行业破碎原煤(允许原煤中含有小于30%的矸石)，也可用于破碎类似原煤硬度的其他脆怀物料。具有效率高、寿命长、全密封、噪音低、过料碎性小，出料粒度比较均匀等特点。

本破碎机安装方式分左、右两种，人站在移动齿辊侧面对机器看，电动机布置在左侧者为左式，反之为右式，一乱般情况下，制造单位按右式供货；

双齿辊破碎机出料粒度与选用齿辊结构形式有关，选用时需注明出料粒度大小；

双齿辊破碎机安装基础螺栓由用户自备。

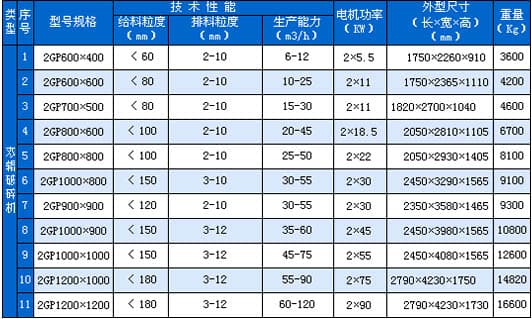

技术性能及参数

设备特点：

1、高效、节能、环保、安全。
2、破碎比大，对物料水份无任何要求，且不粘不堵。
3、噪音小，振动小，粉尘小，功耗低。
4、占地面少，粒度可调，灰份量极小。
5、齿板或辊圈采用合金材料，耐磨且更换方便。
6、适合破碎各种脆性物料，如煤、煤矸石、焦碳、炉渣、 石英石、石灰等

本实用新型公开了一种自动退让辊式破碎机，它包括破碎机本体，其特征在于：在破碎机本体上设置有液压自动退让机构，所述液压自动退让机构包括支架，在支架上设置有与辊筒上的可调节轴承座相联接的退让底座，在退让底座上连接有自动退让液压油缸，该自动退让液压油缸由液压控制系统控制。本实用新型由于采用液压自动退让机构，通过液压自动退让调节装置，方便、简单、可靠的调整两齿辊间隙要求，遇铁块等硬物也可自动退让，确保设备不损坏，保证了设备的安全性。

性能特点：

1、结构简单紧凑，噪音低，效率高。
2、安装布置灵活，基本不需地基。
3、轧辊表面采用耐磨焊条式或可更换齿板，维修简单。
4、自我保护能力强，高硬度村料（如各种金属块）进入破碎腔时不会损坏设备自身部件。
5、出料粒度可调，最低可达2~10mm。

特点：

1、本机采用挤轧、磨剪破碎，低速运转，产量稳定，粒度均匀；
2、挤压辊超耐磨、磨损小、维修简单、只需补焊，费用低廉；
3、取代颚破、锤破、立破，与其它机型比，故障率极少，无需更换配件；
4、工艺布局简省，直接用于窑下或磨前，安装简单，调整方便；
5、是“以破代磨、多破少磨”方案中最佳选择，降低入磨粒度，提高磨机产量，效益显著提高；
6、广泛适应于水泥熟料、石灰石、炉渣、煤、焦碳、页岩和其它脆性物料，抗压强度不超过200Mpa；
7、入料粒度300-100mm,出料粒度2-10mm,产量13-120t/h；

技术参数:

特点：

用于颗粒饲料的破碎，可配置特殊齿形轧辊；

结构紧凑，快速调整，粒度均匀；

适用于畜禽、水产饲料颗粒的破碎。

型号 SSLG180 SSLG15100 SSLG15150 SSLG20170

功率（kw） 4 5.5 7.5 11/15

产量(t/h) 2-4 3-6 5-10 10-20

DG型耐磨辊式破碎机是针对辊面耐磨问题采取了特殊工艺技术处理获得实质性突破而开发的新型耐磨辊式破碎机，极大地提高了辊面的使用寿命，出料粒度细，维修简便，费用低。

适用范围：

广泛应用于选矿、水泥、化工、耐火材料、建筑材料等行业各种中等脆、硬性金属、非金属矿石、块煤、焦碳、人工制砂及时各类烧结块的细碎。

性能指标：

一种用于矿山、建材等行业对矿石进行破碎的ＰＢＺ摆辊式振动破碎机。辊子通过轴承空套在主轴上，主轴通两端的摆杆及下部的铰支轴构成一个刚性框架，并由于弹簧的作用成为振动系统。与铰支轴近似同轴心的交易通过ｖ带传动使主轴旋转。主轴上的两偏心块给予系统的惯性激振力。物料自上而下通过振动的辊子和两侧衬板构成的两个破碎腔时受到冲击挤压力而破碎。该机具有简化传动、结构合理、运动参数易于控制等优点。

特点：

采用先进技术设计，具有国际八十年代水平。

冷硬铸铁轧辊，硬度高，使用寿命长。

进料活动门控制分气动和手动两种形式。

配备安全轧距调整机构，操作安全可靠。

技术参数：

GS系列辊式细碎机：是对原料进行细碎处理的先进设备。辊筒表面硬度高，耐磨性能好，采用端面密封使整个辊面磨损均匀，并配有过载保护和磨削装置。

技术参数：

该机适用于浆果类果蔬的破碎,同时，也能对经予煮软化过的仁果类的果蔬进行破碎,破碎粒度为5~8mm。物料接触部件均为不锈钢制造。视物料不同，出料方式有斗式和管式两种形式。

使用范围：

浆果类：西红柿、猕猴桃、胡萝卜、桑葚、番木瓜等。
仁果类：苹果、梨等。

主要技术参数:

产品说明：

YPSG25.40型系列齿辊式破碎机，是破碎大豆、花生等颗粒状油料不可缺少的设备，是油脂行业指定推荐产品。该系列产品均通过行业及技术鉴定。

特点：

该系列产品具有噪音小，处理量高，破碎粒度均匀。耗电低，占地面积小，结构紧凑，操作方便，灵活可靠，维修方便等优点。

技术参数：

工作副相向转动，无需振动，破碎物料直接进入设备，小于两辊槽间间隙的物料直接落下，不增加过粉量。超标物料将被相向旋转的辊槽磨破到所需的粒度。独特的设计使工作副之间具有自动清除展堵物的功能。因此对物料水分和粘堵五如何要求，不会因物料水分和粘堵影响设备正常工作。入料粒度小于50mm，出料粒度小于3mm。
