PCXL立轴冲击式细碎破碎机，是一种超细粉碎机械，该机械广泛用于建材、建筑制砂、化工、电力、能源、环保等工业系统中，用于破碎中等硬度的物料，尤其是水泥工业时，以破代磨，减少磨面物料入磨粒度，能将原磨机台时产量提高，能源降低，它是一种高效节能的新型超细粉碎机械。是原破碎机上进行碎制可调及多面打击式锤头，开发了新一代高耐磨的多元素合金材质，大大增强了锤头的使用寿命，减少因螺栓磨损松动影响正常工作。

主要技术性能

机器规格 750毫米
给料粒度 ≤80毫米
排料料度 ≤30毫米
生产能力 10-15吨/小时
主轴转速 880转/分
电 动 机 Y200L—4 30KW 1470转/分
外型尺寸（长×宽×高） 2000×1000×1500
重 量 2800Kg
三角带规格 C—3500 5条
轴 承 规 格 上3616 下3616 9039414

该破碎机是集锤破、反击破、冲击破为一体的高节能型破碎设备。具有破碎效率高、粉碎比大、能耗低等特点。锤头采用了高铬耐磨合金钢代替了原普遍使用的高锰钢，且锤头与反击板其间间隙可在0～50毫米之间任意调节。其工作原理是：块状物料由进料斗依次进入腔体内，下落在高速旋转的活动打击锤头上，经过锤击与反击板之间的作用，物料初步破碎在锤击区。物料多次受到高频率的反复锤击和反击后，下降在中隔板上，形成堆积，产生滑落，落在高速旋转下部转子的甩料盘上，又被高速抛到反击板进入碰撞、下落并经移动式板锤强制性进行反击、破碎、研磨。因此，物料经过其自重下落过程中的多次复合粉碎、冲刷研磨。从而实现了超细的效果。

该设备主要用于水泥厂破碎各种石灰石、水泥熟料，平均粒度可达3毫米左右，约占60％为面粉状。广泛应用于建材、矿山冶金和化工等行业破碎石灰石、煤块及其它矿石，是实现多碎少磨、以破代磨的理想设备。

本系列复合式破碎机适用于建材、矿业、冶金、化工工业破碎石灰石、熟料、煤及其它矿石，其抗压强度不超过140兆帕湿度不大于15%。

复合式破碎机特点：生产能力大；破碎比高，能耗低；密封性好，运转平稳；维护方便。

技术参数

立式复合破碎机是综合国内外同类破碎机技术，对主要技术参数进行优化设计研制而成的新型细碎、粗磨产品，主要用于中型水泥厂破碎水泥生料、熟料，为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备。也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎，具有破碎比大、能耗小、运转平稳、结构简单、操作维修方便等特点。

技术参数：

本系列破碎机是在原有锤式，环锤式，反击式破碎机的基础上历经五年的研发、三年的工业试验，并经过工业鉴定的新型专利产品，适用于破碎中等硬度以下物料，如石灰石、煤、石膏等，物料水分应小于15%。主要用于水泥厂、焦化厂、电厂的物料分碎。它具有高效、节能、维修简单、易损件少、寿命长、整机可靠性高，并具有反击式、锤式和环锤式的多重优点。它是由电机带动一高速旋转的转子，惜助于转子上悬挂着的锤头及环锤，高速冲击给入的物料，被锤击的物料达到一定的加速度后撞击反击板并在反弹过程中物料之间无能耗相互碰撞并经环锤碾压达到粉碎之目的。此系列破碎机与PFCK系列破碎机相比，仅用了其40%—50%左右的电能、锤头寿命达12个月、轴承寿命超过24个月、反击板寿命达36个月以上（用于煤），设备维修费和维修工作量仅是其十分之一，可见其优越性所在。是替代PFCK、PCK、PF、PCH、PYB、PYD系列破碎机的理想产品。

技术参数：

性能特点：

进料粒度大：最大可达500㎜，最佳进料粒度为≤200㎜；
出料粒度细：50%为粉粒状；
省电；
台时产量高。

技术参数：

性能特点

简化工艺，投资省。

本机采取两极破碎，进料粒度可达250-300mm,出料粒度在≤12mm可调（均粒度可达 2-3mm,并且符合筛析曲线要求，用户订货时必须特别提出），单机一次完成，不需振动筛，出料粒度均匀， 工艺简单，设备台数少，投资省。

减少操作者劳动强度。

独特的工艺副设计使其具有自动清除粘堵物的功能，任何水分情况下破碎物料均能不粘不堵，提高了设备运转率，减少了操作者劳动者强度；独特的齿筒结构（专利号为:03249477.7）， 使维护保养及更换易损件特别方便（整机齿板更换时间3-4小时）。

环保：

独特的设计原理和全封闭的结构，使设备工作平稳、震动小、噪声低（≤85分贝）、环境无粉尘污染，是目前破碎行业实至名归的绿色环保设备。为破碎行业的操作者献上一份人文关怀。

节能：

独特的设计使动能全集中于工作齿面，使本机出力效率极高、能耗极低，与同效率的破碎机相比可节能30-40%（吨煤耗电约1.0—1.2KWH）。

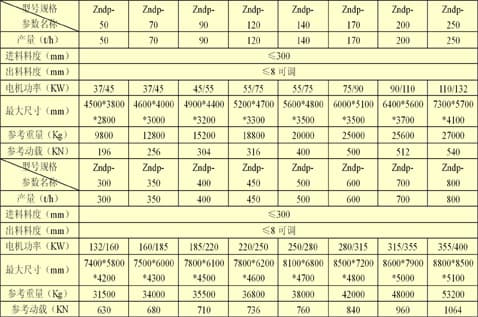

技术参数
