机器是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时，受到板锤的高速冲击使被破碎物不断被抛向安装在转子上方的反击装置上破碎，然后又从反击衬板上弹回到板锤作用区重新被反击,物料由大到小进入一、二、三、反击腔重复进行破碎 。直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

采用三重反击板结构，使物料打击次数增多，硬挤压、摩擦减少、减少锤头损耗、延长耐磨件使用寿命。

反击板与锤头间隙通过调整螺栓能方便调节，有效控制出料粒度。

PF1315型开盖装备有液压装置，使维修更方便。

广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

PFA（新型）单转子反击式破碎机，机体结构强度高、耐磨合金板锤、齿式反击板、机械开启上盖、便于维修等特点，特别适用于硬岩破碎（处理粒度不大于120～350）毫米，抗压强度不超过250MPa的矿石岩石） PFC反击式锤式破碎机是反击和锤破组合成一体的破碎机，耐磨合金锤头，齿牙式反击板，机械开启上盖，便于维修 PFCK可逆反击式锤破，属于国内最新可逆型破碎机。具有耐磨合金锤头、齿牙式反击板。出料粒度可通过调整主轴转速（调整电机，液力偶合器）、出料均整板进行控制和调整 PFMX、PFJX煤用、焦用高效反击锤式细碎破碎机，具有能耗低、效率高、破碎比大（进料30～50mm）、出料粒度小（≤3mm达到95%，≤1mm达到60%以上），破碎抗压强度< 80MPa非金属物料 PFD、PFJ煤用焦用反击式破碎机主要电站、焦化厂、破碎各种煤、焦等低硬度脆性物料，也可用于建材、化工等到行业。 2PF以转子反击式破碎机具有两个反击转子，破碎比大于20，生产率高

反击式破碎机(反击破)能处理边长不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料（花岗岩、石灰石、混凝土等），广泛用于水电、高速公路、人工砂石料、破碎等行业。

反击式破碎机(反击破)性能特点：结构独特、无键连接、高铬板锤、独特的反击衬板；硬岩破碎、高效节能；产品形状呈立方体，排料粒度大小可调，简化破碎流程。

反击式破碎机(反击破)工作原理：工作时，在电动机的带动下，转子高速旋转，物料进入后，与转子上的板锤撞击破碎，然后又被反击到衬板上再次破碎，最后从出料口排出。

规格和性能参数表

特点：

硬岩破碎
可靠的无键连接
新型的高铬板锤
实用的启盖装置
独特的反击衬板
方便的板锤换装结构

本系列产品能处理边长１００～５００毫米以下物料，其抗压强度最高可达３５０兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点，其骨料特别适合高等级公路和高层建筑混凝土用料。

技术参数：

S38系列反击式破碎机用于铸造车间的水玻璃砂、粘土砂的旧砂团块破碎。本机利用高速冲击原理，使团块脆性破碎，其破碎效率高、破碎比在50以上，可将小于250毫米直径的硬结旧砂团块直接破碎成0~15毫米直径的颗粒。具有破碎效果好，操作方便，运行可靠等优点。

技术参数：

反击式破碎机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点.

技术参数：

反击式破碎机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点.

技术参数：

本系列破碎机产品能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点.

特点：

在结构上设计有独特涡旋破碎腔和P、S、T三段破碎区，转子体系采用无键锥套联接，高效耐磨板锤，插入安装形式，倾斜轴承座，独特的齿形反击衬板，机架多方位开门，丝杠或液压开启装置使更换易损件、检修更加方便。

技术参数：

本系列产品，适用于混凝土破碎，具有进料规格大，处理能力高等优点。

适用范围：

本设备理想的入料粒度为100-500mm,最大不得超过规定值。出料粒度用户根据需要调整锤头与反击板、均整部件之间的间隙而达到。

结构特点 ：

（1）采用三重反击板结构，使物料打击次数增多，硬挤压、摩擦减少、减少锤头损耗、延长耐磨件使用寿命。
（2）反击板与锤头间隙通过调整螺栓能方便调节，有效控制出料粒度。
（3）PF1315型开盖装备有液压装置，使维修更方便。

技术参数：

本系列产品是吸收锤式破碎机和反击式破碎机两种破碎机的优点，经优化设计后推出的新一代产品，具有以下十大优点:

锤式反击破碎机主要优点:

进料口大,破碎腔高，适应物料硬度高、块度大，产品石粉少。
物料悬空,破碎功耗小。
新颖锤头，冲击力大。
锤轴安装可调，锤头寿命长。
栅格尺寸可调，产品粒度可控，颗粒形状好。
机箱可翻转，检修更方便。
方柄螺栓，抗冲击、抗磨损。
结构紧凑，机器刚性强。
拼体结构,搬运、安装方便。
冲击、反击、撞击(石打石)破碎功能全,生产效率高,机件磨耗小,综合效益显著。

锤式反击破碎机主要技术参数:

一种既是破碎机又是整个破碎筛分及其他旁路系统的尘源控制器,并能通过回风调节平衡使整个系统的总排风量接近于零的除尘型反击式破碎机.经合理选择取、排风口的方位、尺寸,引导排料侧锤轮边缘的高速高能气流,流经专用的、不受物料干扰的回风通道返回进料侧,回流量由调节风门根据设在系统进、排料口的敏感元件等有效指令加以控制,使整个系统内部气流在任何情况下高度平衡,确保系统的总排风量接近于零,使破碎机周围的空气含尘浓度低于2毫克/立方米.

一种由进料口、进料溜槽、机壳、锤轮、前反击板、后反击板、排料口等基本构件组成的破碎机，特别是涉及一种本身既是破碎机又是整个破碎筛分及其它旁路系统尘源控制器的除尘型反击式破碎机，本实用新型的特征是该机设有取风口、回风通道、调节风门、排风口、风向或风压敏感元件及其控制器和执行器。

PFQ型涡旋强力反击式破碎机是引进德国、奥地利等国外先进机型的基础上，开发研制的一系列新型高效反击式破碎机，它适用于最大入料粒度不超过500毫米，抗压强度不超过250Mpa的各种物料的粗、中、细碎作业。具有结构独物、操作简单、高效节能、产品形状呈立方体、排料粒度大小可调、可选择破碎、简化破碎流程、减少投资等特点。广泛用于水电、高速公路人工砂石料破碎等行业。

在结构上设计有独特涡旋破碎腔和P、S、T三段破碎区，转子体采用无键锥套连接，高效耐磨板锤，插入安装形式，倾斜轴承座，独特的齿形反击衬板，机架多方位开门，丝杠或液压开启装置使更换易损件、检修更加方便。

序号 规格/
项目 转子尺寸(mm) 最大进料粒度(mm) 排料粒度(mm) 生产能力(m3/h) 装机功率(kw) 外形尺寸长×宽×高(mm) 重量(kg)
-150Mpa -250Mpa
1 PFQ0808 ф850×750 200 150 -25(80-90％) 25 -55 1900×1860×2150 8800
2 PFQ1007 ф1040×750 300 180 -30(80-90％) 60 -90 2730×2210×2300 11800
3 PFQ1010 ф1040×1000 400 200 -35(80-90％) 70 -110 2730×2460×2300 14600
4 PFQ1210 ф1280×1000 500 250 -40(80-90％) 110 -155 3365×2790×2900 20100
5 PFQ1212 ф1280×1250 600 250 -40(80-90％) 140 -215 3365×30400×2900 25300
6 PFQ1215 ф1280×1500 700 300 -50(80-90％) 180

PF-V系列新一代反击式破碎机适用于破碎坚硬物料（如玄武岩等），具有进料粒度大，成品粒度可调整且料形成立方正等特点。

低能耗——独特设计的三腔型破碎腔，充分利用高速旋转板锤动能进行冲击破碎，能耗较二腔型低。

产品优——合理的线速度物料过粉碎减少，产品具有良好的立方形，是优质混凝土的理想原料。

效率高——PF-V系列反击式破碎机适用于大、中型破碎石料厂的初级破碎或二级破碎作业，性能可靠，生产能力高，是破碎筛分石料厂首选设备。

主要技术参数

PFC(X)反击式破碎机用途及特点

PF型单转子反击式破碎机,具有结构简单、破碎比大、能量消耗少、产量高、物料破碎后呈立方形体等优点,可供选矿、水泥、建筑、耐为材料、煤炭、玻璃等工业部门中作中碎和细碎抗压强度不高于100Mpa的各种中等硬度的物料之用,如石灰石、熟料、炉渣、焦炭、煤等。

PS系列集料整形反击式破碎机针对高等级公路集料生产过程中普遍存在着针片状含量高、粒形差难以控制的状况，而最新研制的一种既替代反击式破碎机，又将对集料进行有效整形的新型破碎机械。该产品集破碎与整形于一体，具有体积小、效率高、能耗低、出料粒形好、操作方便、价格低廉等优良特点，产品广泛用于AC－10型、AK（AC）－13型、AK（AC）－16型、AC－20型、AC－25型等多种类型、规格的高等级公路面层集料加工、整形（出料粒度可随意调节）。与同等生产工效的反击式破碎机相比，能耗可降低40%，集料针片状含量可下降8个百分点以上，保障针片状含量符合国家有关技术指标要求。

适应范围

该系列产品广泛适用于玄武岩、石灰岩、铅锌石、蛇纹石、河卵石、花岗石等各类物料的破碎加工与整形。

性能与技术参数

IBP系列反击粗碎机是结合我国实际国情，研制开发的系列高效强力反击精碎机。它可用于初级、二级粗、中碎作业。加工抗压强度小于150Mpa的物料时，最大可进料1300mm,排料300mm,可以代替颚式、旋回等粗碎设备作为初级破碎设备。当加工抗压强度大于150Mpa的物料时，最大进料可达400mm,用于二级破碎作业。

用途：本机可广泛用于水电、高速公路、城市建筑等行业人工砂石系统中、软物料的粗、中碎作业或硬物料的中碎作业。

特点：加强型高大破碎腔体，大尺寸、耐冲击调节反击龄板结构，能够承受大块物料的冲击， 超重型转子体肯有极高的转动惯量和反击破碎力。转子主轴采用锥套加键联结，插入式高效耐磨板锤，转子体采用楔形块自锁装配形式，安装调节方便。腔体三部分组合，具有液压或丝杆开启结构，维修、调节方便。产品粒形呈立方体，受物料水分含量大小影响小，排料不易堵塞。

本系列产品，适用于破碎中硬物料，如水泥厂的石灰石破碎机，具有生产能力大，出料粒度小的优点。

用途：本系列产品能处理边长100-500毫米以 下物料，具抗压强最高可达350兆帕， 具有破碎比大，破碎后物料呈立方体 颗粒等优点。

工作原理：石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎，从下部直通排出。形成闭路多次循环，由筛分设备控制达到所要求的粒度。

特点：
1、本机是九十年代开发的新型中、细碎石设备，也是世界上广泛用于替代锥碎机、对辊机、球磨机的机型。
2、结构新颖、独特、运转平稳。
3、能量消耗小、产量高、破碎比大。
4、设备体积小，操作简便、安装和维修方便。
5、具有整形功能、产品呈立方状，堆积密度大。
6、生产过程中，石料能形成保护底层，机身无磨损，经久耐用。
7、少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件。

技术参数：

该机主要由机座、偏心轴、动鄂、调整装置、保险装置等部件构 ，具有生产效率高，操作灵活轻便等特点。

相关参数：

PF（J、D）系列反击式破碎机，具有结构简单，重量轻、破碎性好，运行可靠，维修方便等特点。主要用于焦化厂，破焦，电厂破煤及破各种低硬度脆性物料等到。

技术参数

PFK可逆反击式破碎机主要用途：

本机适用于建筑、矿山、化工、电力、冶金等行业，可破碎抗压强度高达300兆帕，表面水份不大于15%的硬物料，如玄武岩等，因反击衬板和筛条与转子的间隙可任意调节，所以特别适合建筑、水利等行业用于生产机制砂。

用途及特点：

PFB型反击式破碎机是在引进吸收奥地利等国内外同类先进机型的基础上，开发研制的一系列低速三腔高效反击式破碎机，它最大入料~300mm，抗压强度不超过250MPa的中硬矿石、岩石。具有破碎比大，产品粒型呈正方体，可选择性破碎等优点。广泛用于采矿、水泥、建材等行业，特别适用于高速公路、水电行业的铺路、修筑大坝专用石料的破碎。

本机具有独特三腔破碎齿板，硬岩破碎，无键联接高效板锤，丝杆开启等特点。

结构与工作原理：

电机经过三角带传动带动转子高速运转，物料自入料口进入破碎机腔内，被高速旋转的转子板锤打击，冲击至第一悬吊反击板部的齿形反击板，粗碎后反弹自由下落，不断同后续往上冲击的物料碰击破碎；进入第二悬吊反击板部的两段齿形反击板多次破碎直到物料破碎至小于锤头与反击板之间的间隙时就从机器下部排出。齿形反击板磨损后，可调整排料间隙。

本机在第一、第二悬吊反击板部装有自重式保险装置，当非破碎物进入破碎腔后，前后反击板将退后，非破碎物自机体内排出。

标准型WS及油压型HS反击式破碎机，凭借其极大的冲击力使破碎成本得以降低，而所用零件具有极高的耐磨损性，从而降低了备件更换成本。

适用于一般石材，矿石，石灰石，焦碳，玻璃，水泥及化工原料等的破碎作业。

特点

打击子（转子）均可正逆向运转。
高生产率-优化的技术参数，使产量最大化。
打击子、冲突衬板、侧衬板均采用耐磨合金。
破碎比大，可直接控制产品的级配，并且产品具有良好的立方体形状。
维修方便、操作安全。

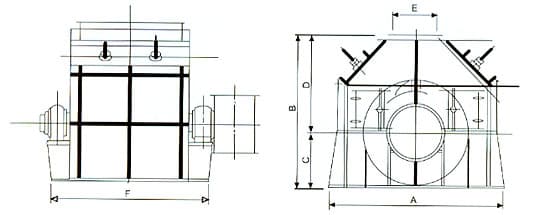

尺寸图

参数：
