破碎物料：各种岩石和金属矿石
应用等级：第三段破碎或者第四段破碎
给料尺寸：标准型 62-395mm 短头型 30-175mm
小时产量：16-1815吨

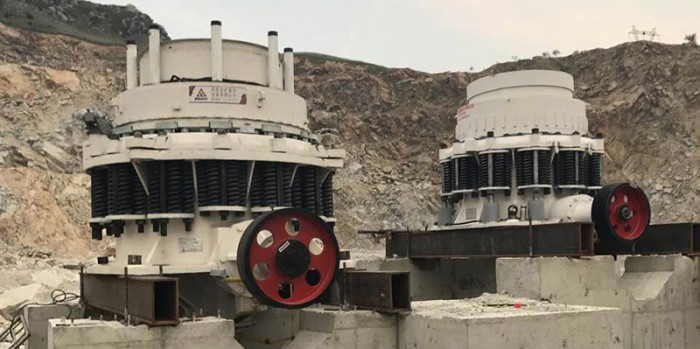

S系列弹簧保险圆锥破碎机是现有圆锥破碎机机型中*早出现的一种，因其破碎方法与机器结构合理，技术参数先进，运转可靠，衍生出其它机型圆锥破碎机。具有效率高，破碎力大，产量高，运作成本低的特点。
弹簧圆锥破碎机，由于其工作平稳、连续、生产率与破碎比都大，功率消耗小，而且有自动的均匀给矿装置，因此目前被广泛应用。但处理粘性大、含泥高的潮湿矿石时，排矿口易被阻塞而影响正常工作。本机主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥、调整装置、调整套、弹簧以及调整排矿口用的液压站等部分组成。
采用层压破碎原理，使产品中立方体所占比例明显提高，针片状石子减少，粒级更均匀，产品粒度更好。当有铁块等非破碎物进入机内时，过铁保护装置会自动将其释放，然后自动复位。过铁保护具有固定的排料口返回点，杂铁通过破碎腔后，能够迅速恢复原有的排料口。采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统，保证了设备坚固耐用，运行可靠。多点控制的独立稀油润滑系统，可确保该机型轴承润滑的双重保护，以及可实现整机自动安全保护。
工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转与运动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料再定锥于动锥组成的环形破碎腔内不断地受到挤压冲击和弯曲而破碎。进过多次的挤压冲击和弯曲后，物料破碎至要求粒度，经下部排出。
|
技术参数TECHNICAL PAifications |
排料口（mm）及对应生产能力 Discharge port (mm) and corresponding production capacity |
||||||||||
|
5 |
6.3 |
10 |
12.5 |
16 |
19 |
25 |
32 |
38 |
50 |
64 |
|
|
S30B |
16 |
18 |
23 |
27 |
32 |
45 |
54 |
68 |
|||
|
S30D |
16 |
20 |
28 |
36 |
50 |
||||||
|
S75B |
45 |
59 |
72 |
91 |
118 |
136 |
163 |
||||
|
S75D |
41 |
54 |
68 |
90 |
100 |
127 |
|||||
|
S155B |
109 |
132 |
159 |
200 |
230 |
260 |
350 |
||||
|
S155D |
59 |
82 |
104 |
136 |
163 |
200 |
230 |
||||
|
S240B |
181 |
204 |
260 |
340 |
380 |
420 |
|||||
|
S240D |
90 |
136 |
163 |
210 |
255 |
290 |
335 |
||||
|
S400B |
544 |
712 |
880 |
1034 |
1425 |
1815 |
|||||
|
S400D |
2181 |
308 |
372 |
410 |
465 |
580 |
780 |
||||
|
破碎机规格 Model |
标准型 Standard type |
短头型 short head type |
|||||||||||||
|
S30B |
S75B |
S155B |
S240B |
S400B |
S30D |
S75D |
S155D |
S240D |
S400D |
||||||
|
破碎机本体 Main machine |
4500 |
11500 |
22000 |
40850 |
94150 |
4580 |
10600 |
22500 |
41000 |
94000 |
|||||
|
机架、支承套、弹簧、偏心套、传动轴架、 大皮带轮、碗形轴承架 |
2950 |
8050 |
13600 |
23400 |
62060 |
2950 |
6480 |
13600 |
23400 |
62060 |
|||||
|
机架、支承套、弹簧 |
1950
|
6160
|
11000
|
17500
|
52000
|
1950 |
4760 |
11000 |
17500 |
52000 |
|||||
|
机架部 |
1270 |
2870 |
5490 |
10250 |
26600 |
1270 |
2630 |
5490 |
10250 |
26600 |
|||||
|
调整套、轧臼壁、调整帽Bowl.concave, adjustment cap |
950 |
1850 |
4900 |
10250 |
15050 |
860 |
2050 |
4350 |
9200 |
14550 |
|||||
|
破碎锥、主轴、破碎壁、分料盘 Cone, main shaft,mantle,feed plate |
590 |
1680 |
3630 |
7600 |
14000 |
780 |
2000 |
4350 |
9250 |
17250 |
|||||
|
传动轴架部 Countershaft assy 偏心套部 |
500 |
910 |
1270 |
2150 |
3200 |
500 |
910 |
1270 |
2150 |
3200 |
|||||
|
Eccentric bushing assy |
275 |
550 |
1050 |
1910 |
3450 |
175 |
550 |
1050 |
1910 |
3450 |
|||||
