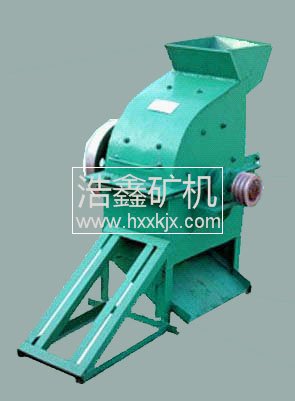

破碎机名称：锤式打砂机（粉碎）机
石城浩鑫矿山机械是一个专业提供赤铁矿选矿设备,褐铁矿选矿设备,菱铁矿选矿设备,钛铁矿选矿,钾长石选矿,钨矿选矿设备,黑钨矿选矿设备,白钨矿选矿设备,磁选矿设备,节能选矿设备,整套选矿设备,全套选矿设备,金矿选矿设备,黄金选矿设备,砂金矿选矿设备,沙金矿选矿设备,铬矿选矿设备, 鉻矿选矿设备,钼矿选矿设备,钼矿的选矿,铅锌矿选矿设备,铜矿选矿,铜矿选矿设备,赤铁矿选矿设备,钨矿选矿设备,白钨矿选矿设备,黑钨矿选矿设备,铁矿选矿设备的选矿设备厂家，如果你需要钨矿选矿设备,我公司也可以向用户提供钨矿选矿设备价格，钨矿选矿设备技术，钨矿选矿设备图纸；钨矿选矿设备方案及完善的钨矿选矿设备售后服务。如果你需要钨矿选矿设备，可以拨打我们的联系电话
破碎机产品概况：
锤式打砂机（粉碎）机是打碎矿石的选矿设备之一。它能将50毫米以下的矿石或分离不完全矿物中的尾矿、中矿进行打碎，把有用金属从矿石中分离出来，根据选矿厂要求将矿粒粉碎在1~180目左右，然后进入摇床进行分选。它适用于小型矿厂，在一定程度上替代球磨机。易安装，易操作，投入少，见效快。在实际破碎矿石中可以选用不同规格的筛网，筛孔*小为2毫米。
破碎机结构及材质：
左图为400*600打砂机配套柴油机总装产品图
锤子（又称锤头）的转子、转子由主轴、圆盘、销轴和锤子、电机或柴油机、底座支架组
破碎机产品应用范围：
锤式打砂机它能将50毫米以下的矿石或分离不完全矿物中的尾矿、中矿进行打碎，把有用金属从矿石中分离出来，根据选矿厂要求将矿粒粉碎在1~180目左右，然后进入摇床进行分选。它适用于小型矿厂，在一定程度上替代球磨机。易安装，易操作，投入少，见效快。 锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨，*后通过筛板排出机外。
破碎机产品规格及技术参数：
|
规格\参数 |
处理能力 (T/H) |
给料粒度(mm) |
排料粒度(mm) |
配用动力 |
|
|
电机(KW) |
柴油机(匹) |
||||
|
200×500 |
1-2 |
≤50 |
≥1.5 |
15-18 |
24 |
|
300×500 |
3-6 |
≤50 |
≥1.5 |
18-22 |
30 |
|
400×600 |
5-10 |
≤50 |
≥1.5 |
25-30 |
45 |
锤式破碎机分类 锤式破碎机分为：单段锤式破碎机、高效锤式破碎机、打砂机、立轴锤式破碎机、可逆锤式破碎机。
单段锤式破碎机（复合锤式破碎机）
单段锤式破碎机为重锤式破碎机，主要用于石灰石的破碎作业，大型单段锤破可以将1米直径的石灰岩直接破碎到20mm左右，具有强大的破碎能力。单段锤破在水泥行业具有大量的应用。
高效锤式破碎机
高效锤式破碎机主要用于物料的细碎作业，是细碎领域的重要设备选项。 以PX高效细碎机为例，锤头为分体式结构，锤头与锤柄通过螺栓连接。锤头的材质采用高耐磨性的铬钼合金，锤头的耐磨性能是所有锤破中*为持久的。锤头的分体式结构，使得锤头的更换非常便捷。
打砂机
打砂机是*为传统的锤式破碎机，锤头直接通过穿杆连接在转子上。为了避免锤头的断裂，锤头的材质硬度不能过高。因此，打砂机的锤头耐磨周期较高效锤式破碎机短。
立轴锤式破碎机
*大的优势是没有筛板结构，不存在堵塞现象。但是立轴锤破的锤头与衬板之间没有形成大角度的反击过程，因此细碎的效果略低。锤头为整体式结构，因此维修和维护较为繁琐。
可逆锤式破碎机
主要应用于软性物料和低磨蚀性物料的细碎作业。转子具有正、反两个方向的运转能力，可以大幅提高锤头的使用周期，减少了更换锤头的次数。
锤式破碎机介绍：
锤式破碎机结构：
锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。
锤式破碎机特点：
（1）工作锤头，采用新工艺铸造，具有耐磨、耐冲击。
（2）可据客户要求，调节需要的粒度。
（3）锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。
（4）整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。
锤式破碎机主要用途：
锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。 此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。
锤式破碎机常见故障及解决方案
锤式破碎机在运行过程中承受力矩或振动较大，常会造成传动系统故障，常见的有：轴承室、轴承位磨损，带轮轮毂、轴头、键槽磨损等。
出现上述问题后传统维修方法以补焊或刷镀后机加工修复为主，但两者均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。
上述维修方法在西方国家已不常见，当代欧美等发达国家针对以上问题多使用高分子复合材料的修复方法，应用*成熟的是福世蓝（1st line）技术产品，其具有超强的粘着力，优异的抗压强度等综合性能，可免拆卸、免机加工进行现场修复。用高分子材料维修既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
锤式破碎机的优缺点
锤式破碎机的优点是：破碎比大（一般为10-25，高者达50），生产能力高，产品均匀，过分现象少，单位产品能耗低，结构简单，设备质量轻，操作维护容易等。
锤式破碎机的缺点是：锤头和蓖条筛磨损快，检修和找平衡时间长，当破碎硬物质物料，磨损更快；破碎粘湿物料时，易堵塞蓖条筛缝，为此容易造成停机（物料的含水量不应超过10%）。
环锤式破碎机
环锤式破碎机经高速转动的锤体与物料碰撞破碎物料，它具有结构简单，
破碎比大，生产效率高等特点，可作干、湿两种形式破碎，环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。环锤式破碎机可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。
锤式破碎机技术参数
| 锤式破碎机规格型号 | 转速 | 进料粒度 | 出料粒度 | 产量 | 重量 | 功率 | 外型尺寸 |
| PC-400×300 | 1450 | ≤100 | 10 | 3-10 | 0.8 | 11 | 812×9827×85 |
| PC-500×350 | 1250 | ≤100 | 15 | 5-15 | 1.2 | 18.5 | 1200×1114×1114 |
| PC-600×400 | 1000 | ≤220 | 15 | 5-25 | 1.5 | 22 | 1055×1022×1122 |
| PC-800×600 | 980 | ≤350 | 15 | 10-50 | 3.1 | 55 | 1360×1330×1020 |
| PC-800×800 | 980 | ≤350 | 15 | 10-60 | 3.5 | 75 | 1440×1740×1101 |
| PC-1000×800 | 1000 | ≤400 | 13 | 20-75 | 7.9 | 115 | 3514×2230×1515 |
锤式破碎机工作原理：
锤式破碎机主要是靠冲击作用来破碎物料的.破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出.从而获得所需粒度的产品.
锤式破碎机的安装与试车
1、安装前可根据原材料来源选好地形。
2、机器由地脚螺栓固定在混凝土上，设计地基时要留出排矿槽，其斜度不能小于50°，但用户也可根据给料机和运输设备自定。
3、电机应安在与进料口相反的方向。
4、电器设备位置以使用方便为佳。
5、试车前应首先检查所的紧固件是否完全牢固。
6、检查机体内是否落入金属物或其他不易破碎的杂物。
7、检查轴承内是否的适当的润滑油。
8、用手转动转子，看其是否正常，有无磨擦现象，若确认为运动无阻时，方可空车起动，试车半小时后无杂音，无摆动，轴承温升不超过30℃时即可进行负荷试车。
锤式破碎机的主要工作部件：
锤式破碎机主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击
、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， *后通过筛板排出机外。 锤式破碎机适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等。锤式破碎机物料的抗压强度不超过100兆帕，湿度不大于15%。可作为石料破碎，石头破碎，矿山破碎，塑料粉碎，垃圾粉碎等材料的破碎设备使用。
环锤式破碎机的分类
环锤式破碎机目前分重型及轻型两种，环锤式碎煤机（轻型锤式破碎机）适用于莫氏 硬度二级物料的破碎，使用碎煤环锤。环锤式碎石机（重型锤破机）适用于莫氏硬度五级以下的脆性物料的破碎。因为碎石环锤质量大于碎煤环锤的质量，所以从而可以提高环锤的冲击力，达到破碎矿石的目的。
锤式破碎机运转中的检查和操作：
在锤式破碎机的正常运转中，如遇突然停车，在未查明原因前，不能强行启动设备，原因查明后，要把破碎机内物料清理出来后，才能按顺序开车。
注意;破碎机运转中声音是否正常，当出现锤头与蓖条敲打，摩擦等不正常声音时应及时处理，严禁运转的设备进行检查。在破碎停车后，还应检查锤头、衬板，出料蓖条的磨埙情况。
锤式破碎机故障及排除：
1、轴承过热
原因：润滑脂不足；润滑脂过多；润滑脂污秽变质；轴承损坏。
排除方法：加注适量润滑脂；轴承内润脂应为其空间容积的50%；清洗轴承；更换润滑脂；更换轴承。
2、出料粒度过大
原因：锤头磨损过大；筛条断裂。
排除方法：更换锤头；更换筛条。
3、产量减少
原因：筛条缝隙被堵塞；加料不均匀。
排除方法：停车，清理筛条缝隙中的堵塞物；调整加料机构。
4、弹性联轴节产生敲击声
原因：销轴松动；弹性圈磨损；
排除方法：停车并拧紧销轴螺母；更换弹性圈。
5、机器内部产生敲击声
原因：非破碎物进入机器内部；衬板紧固件松弛，锤撞击在衬板上；锤或其它零件断裂。
排除方法：停车，清理破碎腔；检查衬板的紧固情况及锤与筛条之间的间隙；更换断裂零件。
6、机器震动
原因：更换锤头时或因锥头磨损使转子静平衡不合要求；锤头折断，转子失衡；销轴变曲、折断；三角盘或园盘裂缝；地脚螺栓松动。
排除方法：卸下锤头、按重量选择锤头，使每支锤轴上锤的总重量与其相对锤轴上锤的总重量相等，即静平衡达到要求；更换锤头；更换销轴；电焊修补或更换；紧固地脚螺栓。
锤式破碎机结构性能介绍
今天进行锤式破碎机结构性能介绍，这里先简单的介绍一下破碎机，以便更好的深入主题，破碎机类型主要有鄂式破碎机（鄂破）、反击式破碎机（反击破）、锤式破碎机（锤破）、对辊式破碎机(对辊破，双辊破)、复合式破碎机（复合破）...，这里主要进行锤式破碎机（锤破的介绍）
锤式破碎机(锤破）类型很多，按结构特征可分类如下：
按转子数目，分为单转子锤式破碎机和双转子锤式破碎机；
按转子回转方向，分为可逆式(转子可朝两个方向旋转)锤式破碎机和不可逆式锤式破碎机；
按锤子排数，分为单排式(锤子安装在同一回转平面上)锤式破碎机和多排式(锤子分布在几个回转平面上)锤式破碎机；
按锤子在转子上的连接方式，分为固定锤式破碎机和活动锤式破碎机。固定锤式主要用于软质物料的细碎和粉磨。这些内容将会在以后的章节中向大家介绍。
锤式破碎机中单颗粒物料的*大破碎力研究
(1)锤式破碎机对物料的破碎过程建立的力学模型 为了便于研究，其碰撞过程要做以下几点假设：
①．在破碎过程中，物料与锤头的碰撞是弹性正碰撞。
②．在碰撞前，锤头与转子同速转动。
③．在碰转前，物料水平速度是零。
④．在碰撞处，忽略摩擦力和风阻等影响。
根据这些假设和碰撞理论，可以列一系列方程。需要的物理量有Mi，M，Vi，V。它们分别表示的意思是：
Mi──碰撞后，第i块物料的质量。
M──锤头的质量。
Vi──第i块物料碰撞后的分速度。
V ── 碰撞前锤头质心处的线速度。
根据物理知识，还有公式如下
S1=ΣMi Vicos&,
S1-S2=M（V-Vi），
要求出碰撞前锤头质心处的线速度，即V的值，还需要知道以下的物理量：L0，Lc，Ai，Vi，a，b。它们
分别表示的意思是：
L0── 转子系统对O轴的转动惯量
Lc ── 锤头对其质心轴的转动惯量
Ai── 第i块物料碰撞后的分速度
Vi── 与碰撞方向的夹角
a── 锤头打击点到锤头质心的距离
b── 锤头打击点到销轴轴心的距离
另外，还需要有一些辅助的物理量：S1，S2。它们分别表示的意思是：
S1 ── 锤头与物料间的碰撞冲量
S2── 锤头销轴间的碰撞反冲量
再根据牛顿的恢复系数定义以及冲量定理，可以得出，*大破碎力F1=S1 /S2*F2
F2── 锤头对销轴的*大反冲击力
S1/S2── 在破碎过程中，与时间无关的常数(2)单颗粒物料锤式破碎机破碎时*大破碎力的实验研究 为了测出单颗粒物料破碎时的*大破碎力，对单排锤式破碎机，在其转子轴中部对称地粘贴了4个电阻应变片，并通过导线组成全桥测试电路。
根据上述测试方法，就可以得到，单颗粒物料破碎时，转子轴上的弯曲应变曲线。并根据实测分析，曲线上的应力*大值就是锤头对销轴的*大反冲击力所引起的线应变。
另外，根据电测原理和转子轴上的受力特点，可以得到转子轴上测试处的弯矩M，当然需涉及到一些相关的物理量：Wn，d，B，L，E。
Wn── 转子轴测试处的抗弯截面膜量
d ── 转子轴测试处的直径
B ── 实验模型中两圆盘间的距离
L ── 转子轴上二轴承间的距离
E ── 转子轴材料的弹性膜量
根据电学和物理学的公式，在单颗粒物料破碎时，逐次改变电机转速和分别加入砂岩、钢球、麻石、石灰岩等不同物料进行了破碎实验，得出了一系列的数据.
(3) 数据处理和结论
从实验得出的一系列的数据，可以发现，锤式破碎机的*大破碎力与平均破碎力并不是呈线性变化，为了了解其变化规律，利用计算机对这两个值的比值进行数据处理：包括均值、方差计算和正态性检验等，其结果十分明显，是一个正态分布曲线图。根据图中的数理统计结果，可得如下结论：
①．根据所获得数据可以发现，*大破碎力与平均破碎力的比值并不呈线性变化。由数理统计原理可知，比值落在区间[ū-3s，ū+3s]的概率为99.7%，置信度为1-ɑ=95%。
②．因为ū-3s=2.045，ū+3s=3.128根据概率论的观点，得到实验公式F1=（2.045～3.128）F，F为平均破碎力。
锤式破碎机安全操作规程
锤式破碎机安全操作规程
1、巡检时，必须正确穿戴好劳动防护用品，认真细心。
2、定期检查锤头的磨损情况，观察锤头是否有裂痕，锤头连接是否振动，并做相应处理和向上级领导反映。
3、破碎机所破碎的物料粒度不允许超过规定的物料*大粒度。
4、注意观察破碎机的运行声音，检查液压和润滑系统是否正常，发现异常及时与中控取得联系，根据情况采取相应措施并及时向上级领导汇报。
5、定期检查传动皮带和联轴器的防护罩有无松动，地脚螺栓有无松动，否则要及时紧固。
6、定期检查轴承的温度和声音，机体的振动，
出现异常及时通知有关人员进行检查。
7、当设备在运行过程中，破碎机出现异常破碎声音，立即停机，并通知有关人员和主管进行细致检查。
8、注意观察卸料坑是否有超过进料粒度要求的大块，如果一经发现，应立即停板喂机进行处理。
锤式破碎机主要用途：
锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白亚、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。
锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， *后通过筛板排出机外。
